Как выбрать правильный воздушный двигатель

При выборе правильного пневмодвигателя для любого конкретного механизма рекомендуется учитывать, какие потребности должны быть удовлетворены. Хороший способ сделать это – использовать пошаговый процесс, описанный ниже.

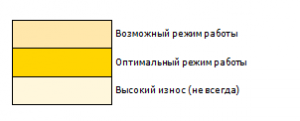

Для каждого пневматического двигателя, можно нарисовать график, показывающий зависимость крутящего момента M и мощности P, а также потребления сжатого воздуха Q, от скорости вращения n (пример размещен на рисунке).

Если двигатель простаивает или вращается в свободном режиме без нагрузки на выходном валу он не развивает никакой мощности. Обычно, максимальная мощность развивается при торможении двигателя примерно до половины его максимальной скорости вращения.

Что касается крутящего момента, то в режиме свободного вращения он тоже равен нулю. Сразу же после начала торможения двигателя (при появлении нагрузки), крутящий момент начинает линейно расти до тех пор, пока двигатель не остановится. Однако, нельзя указать точное значение стартового крутящего момента – по той причине, что лопасти (или поршни у поршневого пневмодвигателя) могут при его полной остановке находиться в разных положениях;

указывают всегда только минимальный стартовый крутящий момент.

Как выбрать правильную мощность для ваших воздушных двигателей?!Среди других преимуществ перед электродвигателями воздушные двигатели не требуют «чрезмерного увеличения» по мощности, во-первых, потому что  нет риска перегрева, а также потому, что отображаемая мощность воздушного двигателя является фактической выходной мощностью.

Как выбрать мощность воздушного мотора? Чтобы определить необходимую мощность, вам нужно иметь в виду 3 части информации, и необходимо знать среду, в которой двигатель будет использоваться для сужения выбора, давление и доступный поток воздуха.

Доступное давление и расход воздуха определяют мощность, доступную для двигателя. В общем, воздушные двигатели рассчитаны на работу при давлении около 6 бар.  Если уровень давления ниже 6 бар, двигатель будет работать, но с пониженной производительностью (особенно крутящий момент).

Крутящий момент, требуемый мотору (T)

Знание требуемого крутящего момента имеет решающее значение для выбора правильного пневматического двигателя. Первое, что нужно учитывать, – это то, какие параметры необходимо обеспечить для работы  мотора.

Желаемая скорость (S)

Это скорость, с которой мы хотим, чтобы двигатель включался в «нормальные» условия работы, что означает номинальный крутящий момент механизма, заданное давление, без особых ограничений (например, блокировка или ненормальная нагрузка на двигатель). В отличие от электродвигателя, воздушный двигатель адаптирует скорость в зависимости от требуемого крутящего момента.

Эти 3 характеристики определяют мощность, требуемую для пневмомотора. При заданном давлении мощность зависит от крутящего момента и скорости следующим соотношением:

P = (T x S) / 9,55

где:
P = мощность (в ваттах)
T = крутящий момент (в метрах Ньютона)
S = скорость (в оборотах / минута)

Итак, если мы знаем по крайней мере 2 из этих элементов (мощность, крутящий момент, скорость), мы можем определить третье!
