Описание
Виды компактных поршневых пневмодвигателей серии RM004
Тип | Скорость вращения | Крутящий момент | Вес |
RM004R | 60-600 об/мин | 1,7 Нм | 2,1 кг |
RM004CW | 100-600 об/мин | 1,5 Нм | 2,1 кг |
RM004CCW | 100-600 об/мин | 1,5 Нм | 2,1 кг |

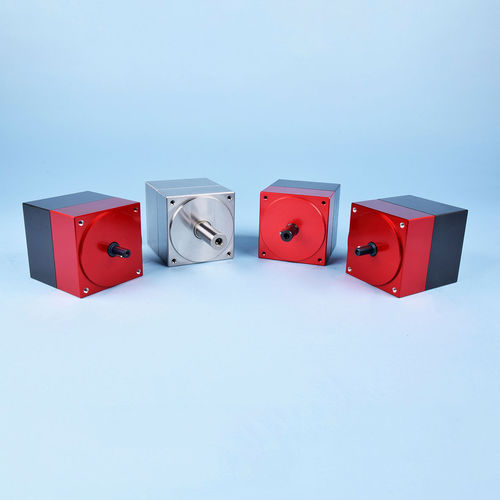

GLOBE RM004 – самый маленький в серии. Как и все компактные поршневые пневмодвигатели, RM004 также имеет низкую скорость и высокий крутящий момент без использования коробки передач. Они чрезвычайно эффективны, обеспечивают высокую производительность и до 90% более эффективны, чем другие пневмодвигатели. В отличие от других компактных поршневых двигателей, GLOBE RM004 имеет корпус из твердого анодированного алюминия с пластиковыми колесами на поршнях. Это делает пневмодвигатель еще легче, без потери мощности и эффективности.

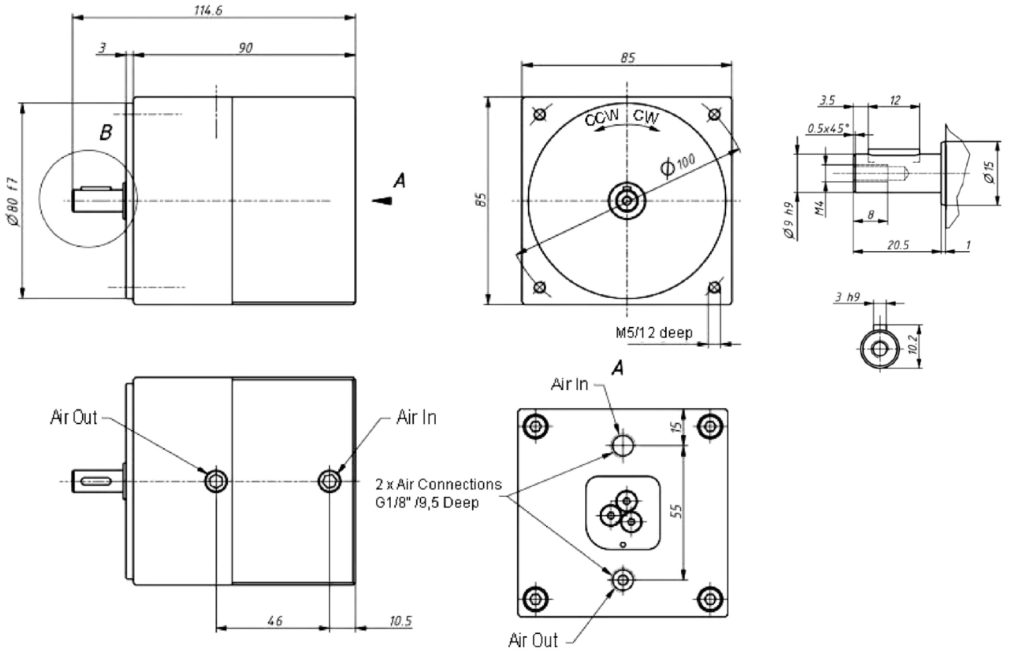

Чертеж компактного пневмодвигателя RM004 GLOBE

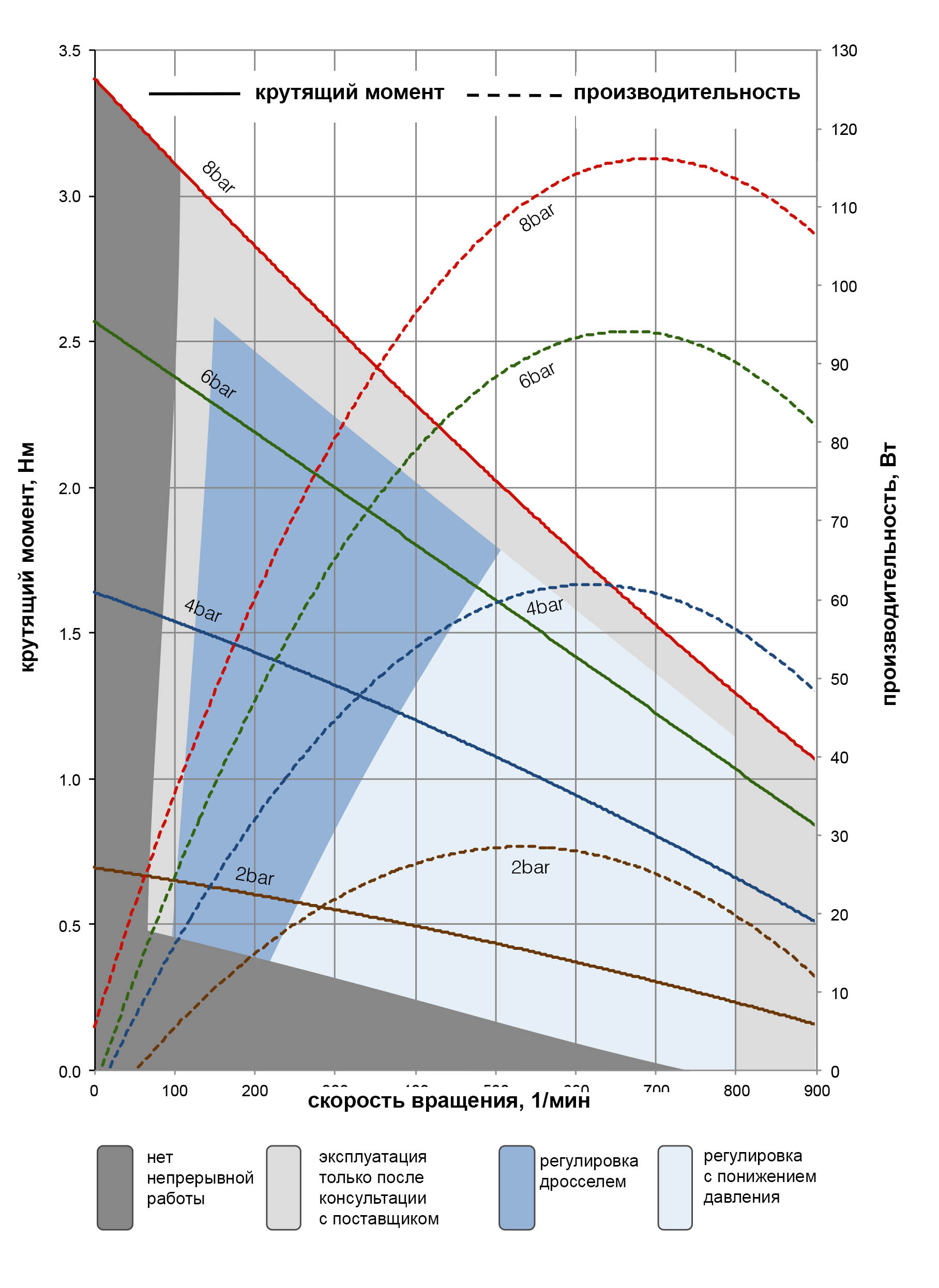

Диаграмма производительности

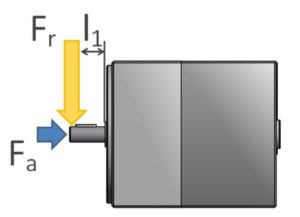

Обратимый | Необратимый | Диаграмма нагрузки | Расход воздуха |
![]() |
![]() |
![]() |
![]() |
Область применения – намоточные машины, дозирующие машины, конвейерные ленты, позиционирующие машины, миксеры, манипуляторы и пищевая промышленность.
Принцип работы
![]() |
|
Представленный здесь принцип радиального поршня работает без стержня или коленчатого вала. Радиально расположенные приводные поршни движутся по кривой и неизбежно контролируются центром.
Вал статического контроля снабжает приводные поршни необходимым воздухом. Отверстия для подачи и выпуска воздуха вдоль статического приводного вала периодически открываются и закрываются вращающимся валом для повышения или сброса давления в поршнях в соответствующей последовательности.
Три из семи приводных поршней в любой момент активно вносят вклад в крутящий момент. При достижении наивысшей точки на кривой воздух, приводящий в движение поршень, выпускается блоком управления, и поршень принудительно переводится в самое нижнее положение. Этот принцип действия эквивалентен функции простого цилиндра.
Доступны варианты RM004, оптимизированные для однонаправленной работы.
ПРЕИМУЩЕСТВА И ПРИМЕНЕНИЕ
• Высокий крутящий момент на низких скоростях может быть создан напрямую.
• Двигатель имеет хорошие характеристики на низких оборотах, а также имеет защиту от перегрузки.
• Пневматический двигатель имеет максимальный пусковой момент.
• Низкий расход воздуха, поскольку поршни являются рабочими элементами. Внутреннее трение невелико, а герметичность двигателя низкая.
• Компактная конструкция из высококачественного алюминия. По желанию, двигатели также доступны в версиях из нержавеющей стали или с пластиковым корпусом и валом из нержавеющей стали. Пример для химически агрессивной среды
• Компактный поршневой пневмодвигатель может работать на безмасляном воздухе.
• Использование во взрывоопасной атмосфере. Доступна версия RM004, сертифицированная ATEX GROUP II Cat.2 GDc T5.
• Низкий уровень шума. Они были определены в соответствии с ISO 11202 / ISO 11200. Со специальным глушителем выхлопа уровень шума ниже 78 дБ, следовательно, нет необходимости в устройствах защиты слуха.
Компактные поршневые пневмодвигатели можно использовать в самых разных областях. Лучше всего они подходят для выполнения средних задач на низких скоростях.
