Компактный поршневой пневмомотор RM012

Двигатель RM012

Характеристики

Заказать

Описание

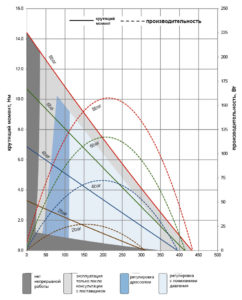

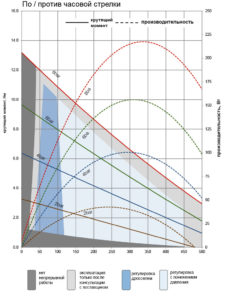

Варианты компактных превмодвигателей серии RM012
Компактные поршневые пневмодвигатели GLOBE – это двигатели с рядом уникальных характеристик по сравнению с другими пневмодвигателями. Уникальным для этого двигателя является низкая скорость в сочетании с высоким крутящим моментом без использования коробки передач.
Эти двигатели используются в ситуациях, когда воздушные двигатели обычно не используются.

Область применения – намоточные машины, дозирующие машины, конвейерные ленты, позиционирующие машины, миксеры, манипуляторы и пищевая промышленность.
Принцип работы

  • 12 поршней
  • минимум 6 поршней участвуют в крутящем моменте



Представленный здесь принцип радиального поршня работает без стержня или коленчатого вала. Радиально расположенные приводные поршни движутся по кривой и неизбежно контролируются центром.
Вал статического контроля снабжает приводные поршни необходимым воздухом. Отверстия для подачи и выпуска воздуха вдоль статического приводного вала периодически открываются и закрываются вращающимся валом для повышения или сброса давления в поршнях в соответствующей последовательности.
6 из 12 приводных поршней в любой момент активно вносят вклад в крутящий момент. При достижении наивысшей точки на кривой воздух, приводящий в движение поршень, выпускается блоком управления, и поршень принудительно переводится в самое нижнее положение. Этот принцип действия эквивалентен функции простого цилиндра.
Доступны варианты RM012, оптимизированные для однонаправленной работы.

ПРЕИМУЩЕСТВА И ПРИМЕНЕНИЕ
• Высокий крутящий момент на низких скоростях может быть создан напрямую.
• Двигатель имеет хорошие характеристики на низких оборотах, а также имеет защиту от перегрузки.
• Пневматический двигатель имеет максимальный пусковой момент.
• Низкий расход воздуха, поскольку поршни являются рабочими элементами. Внутреннее трение невелико, а герметичность двигателя низкая.
• Компактная конструкция из высококачественного алюминия. По желанию, двигатели также доступны в версиях из нержавеющей стали или с пластиковым корпусом и валом из нержавеющей стали. Пример для химически агрессивной среды
• Компактный поршневой пневмодвигатель может работать на безмасляном воздухе.
• Использование во взрывоопасной атмосфере. Доступна версия RM004, сертифицированная ATEX GROUP II Cat.2 GDc T5.
• Низкий уровень шума. Они были определены в соответствии с ISO 11202 / ISO 11200. Со специальным глушителем выхлопа уровень шума ниже 78 дБ, следовательно, нет необходимости в устройствах защиты слуха.
Компактные поршневые пневмодвигатели можно использовать в самых разных областях. Лучше всего они подходят для выполнения средних задач на низких скоростях.

Детали

Вес 26 kg
Производитель

Макс. вых. мощность, кВт

Макс. вых. крут. момент, Нм

Макс. скор. вращения, об/мин

Макс. расход воздуха

Тип двигателя

,
