Лопастный пневмомотор LZL

Лопастный пневмомотор Atlas Copco LZL (1.05 – 6.5 кВт)
Варианты монтажа: на кронштейне, фланец  IEC,  фланец Nema, на ступице

Характеристики

Заказать

Описание

Лопастный пневмомотор Atlas Copco LZL (1.05 – 6.5 кВт)

Пневмодвигатели  LZL работают без смазки.

Характеристики

  • Высокий пусковой момент и хорошие низкоскоростные характеристики
  • Широкий диапазон скорости и крутящего момента
  • Ограничители входного и выходного отверстий позволяют работать на холостом ходу
  • Различные варианты монтажа
  • Сертифицирован ATEX
  • Может быть изготовлен из нержавеющей стали

Варианты монтажа:

  • на кронштейне
  • фланец  IEC
  • фланец Nema
  • на ступице
Модель Мощность, кВт Скорость при макс.нагрузке, об/мин Крутящий момент при макс. нагрузке, Нм Мин. старт. крутящий момент, Нм Пусковой момент, Нм Скорость, об/мин Макс. допустимая скорость, об/мин Расход воздуха при макс. нагрузке, л/сек Масса, кг
LZL03-L-P-AC 1.05 5300 1.9 2.8 3.8 11000 29 2.9
LZL03-L-P-IEC 1.05 5300 1.9 2.8 3.8 11000 29 3.9
LZL03-L-P-NEMA 1.05 5300 1.9 2.8 3.8 11000 29 3.8
НЕОГРАНИЧЕННЫЙ 1.7 7500 2.2 2.8 3.8 11000 45
LZL05-L-P-AC 1.3 4300 2.9 4.8 5.8 9000 37 3.9
LZL05-L-P-IEC 1.3 4300 2.9 4.8 5.8 9000 37 4.8
LZL05-L-P-NEMA 1.3 4300 2.9 4.8 5.8 9000 37 4.9
LZL05-L-P-HUB 1.3 4300 2.9 4.8 5.8 9000 37 3.8
НЕОГРАНИЧЕННЫЙ 2.1 6300 3.1 4.8 5.8 9200 50
LZL15-L-P-AC 2.3 3380 6.5 10.9 13 7000 61 7.1
LZL15-L-P-IEC 2.3 3380 6.5 10.9 13 7000 61 8.3
LZL15-L-P-NEMA 2.4 3381 6.6 10.10 14 7000 61 8.3
НЕОГРАНИЧЕННЫЙ 3.2 4500 6.8 10.9 13 7200 87
LZL25-L-P-AC 3.4 2800 11.6 18 23 5800 86 11.3
LZL25-L-P-IEC 3.4 2800 11.6 18 23 5800 86 15.2
НЕОГРАНИЧЕННЫЙ 5.0 4000 12.0 18 23 6000 135
LZL35-L-P-AC 5.2 2500 20 32 40 5000 130 20
LZL35-L-P-IEC 5.2 2500 20 32 40 5000 13 20
НЕОГРАНИЧЕННЫЙ 6.5 3100 20 32 40 5000 160

Чертеж лопастных пневмодвигателей Atlas Copco

chertezh atlas copco LZL

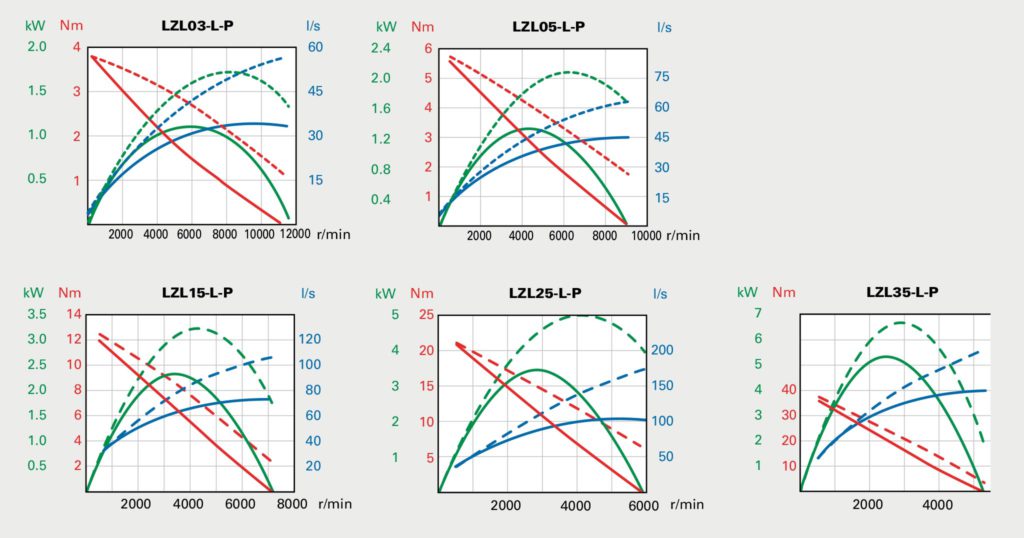

Рабочие характеристики при давлении воздуха 6 бар

Performance curves at air pressure 6 bar

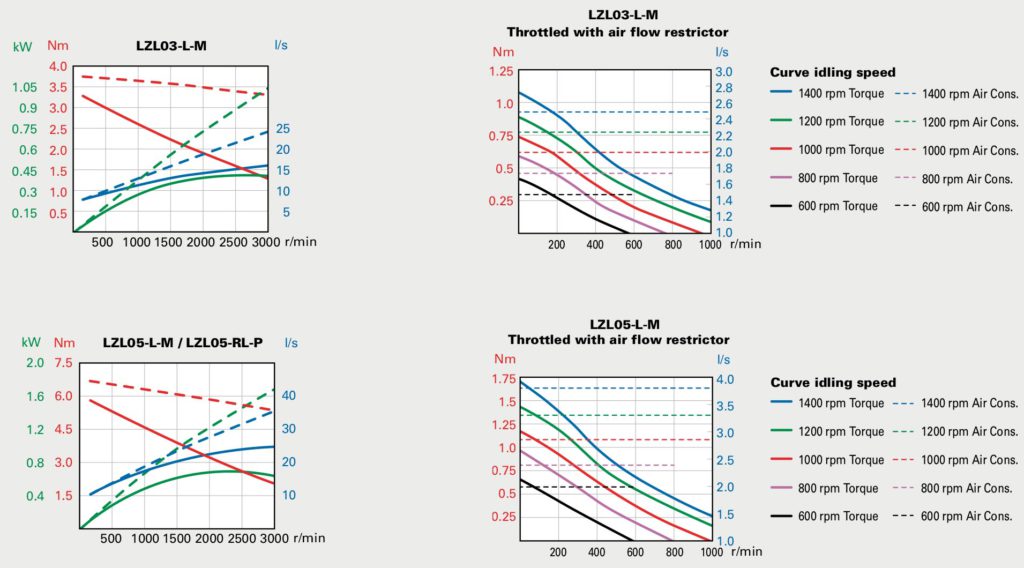

Performance curves at air pressure
